Создавая устройства для работы с IR-пультами очень необходим инструмент, при помощи которого можно было бы записывать и анализировать IR-сигналы. Таким инструментом, в идеале, мог бы стать цифровой осциллограф или логический анализатор, но эти приборы далеко не у всех есть, а специально покупать — дорого. Как же быть? Есть очень простое решение – звуковая карта компьютера! Сигнал будем записывать с ее помощью.
Кроме звуковой карты (которая, я надеюсь, есть в Вашем компьютере) нам понадобиться приемник IR-сигналов. Правильней бы собрать полноценную схему приемника с TSOP, но поступим максимально просто — в качестве IR-приемника возьмем самый обычный IR светодиод (тот самый который стоит в Вашем пульте). Можно, конечно, взять и IR фотодиод, но IR светодиод достать проще. IR светодиод нужно подключить напрямую к микрофонному входу звуковой карты. Для этого понадобиться 3.5мм штекер и кусок экранированного провода (шнурок с разъемом я отрезал от старого неработающего микрофона).

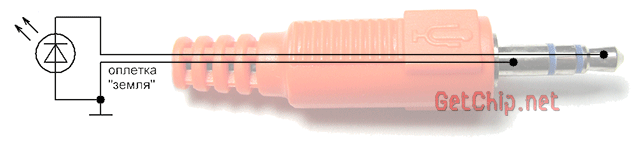

Подключается светодиод следующим образом:
