Еще одна универсальная плата для микроконтроллера ATTiny13. На плате также можно установить микроконтроллеры ATTiny25/45/85 (линейка совместима с ATTiny13 по ножкам) . На плате не предусмотрено подключение внешнего кварца (хотя контроллер позволяет его иметь хотя контроллер имеет ножку для внешнего тактирования), по причине экономии ножек. На плате предусмотрено подключение разъемов для последовательного программирования. На плату желательно поставить два конденсатора, для фильтрования питания. Плата двухсторонняя, но для обеспечения работоспособности микроконтроллера достаточно и одной стороны, вторая сторона нужна лишь для для установки дополнительной периферии.
На плату можно установить небольшое количество SMD компонентов. Плата маленькая, но если сильно захочется, можно что-то и отрезать.
Следующая плата — это универсальная плата для микроконтроллера ATTiny2313. На плате предусмотрено подключение внешнего кварца (можно ставить до 20МГц). Также на плате предусмотрено подключение разъемов для последовательного программирования. На плату желательно поставить два конденсатора, для фильтрования питания. Плата двухсторонняя, но для обеспечения работоспособности микроконтроллера достаточно и одной стороны, вторая сторона нужна лишь для для установки дополнительной периферии.
Первая из плат — это универсальная плата для микроконтроллера ATMega48/88/168. Плата совместима с ATMega8. На плате предусмотрено подключение внешнего кварца, но надо помнить максимальная частота кварца для ATMega48/88/168 – 20 МГц, а для ATMega8 – 16 МГц. Также на плате предусмотрено подключение разъемов для последовательного программирования. Все разъемы, которые я использую в своих платах, разъемы типа PLS. На плату желательно поставить два конденсатора, для фильтрования питания. Плата двухсторонняя, но для обеспечения работоспособности микроконтроллера достаточно и одной стороны, вторая сторона нужна лишь для для установки дополнительной периферии.
В последующих постах я покажу, как сделать платы-заготовки для устройств блога. Идея таких плат возникла в результате размышлений на тему упрощения сборки устройств блога. Суть идеи в том, чтобы заранее сделать некоторое количество универсальных плат которые, в случае надобности, смогли бы стать готовыми устройствами. Это позволит без разработки, травления платы и затрат времени изготовить нужное устройство.
Давайте поговорим о сверлении отверстий в плате. Что нужно для того, чтобы отверстия в плате хорошо получались? Прежде всего, нужно «правильное» сверло. У меня, в свое время, было много экспериментов по этому поводу. Были опробованы различные сверла (даже шли в расход иголки со сломанными ушками), но проблема в том, что стеклотекстолит абразивный и сверло быстро «садится». Точить сверло диаметром меньше миллиметра муторная работа, проще брать новое. Кроме того сверла тонкие и ломаются на раз. Соответственно был большой расход сверл. Чисто случайно мне на глаза попалась коробочка с тонкими фрезами и про проблемы со сверлением я забыл!
Ознакомившись с
Ознакомившись с теорией ЛУТ в
Начав писать статью, я увидел, что она получается обширной и в один пост не влазит. Поэтому я решил разбить статью на несколько частей, каждая из которых будет рассматривать определенные моменты технологии ЛУТ. Эта часть посвящена материалам используемых в ЛУТ технологии.
Если Вы пользуетесь средой программирования Algorithm Builder, то знаете, что содержимое контроллера (Flash и EEPROM) можно прочитать в файлы. Для этого необходимо выбрать команду «Прочитать кристалл …» в закладке «Программа».

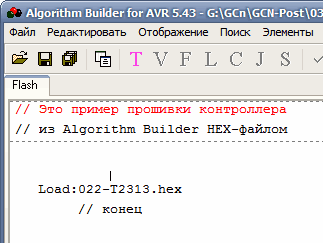

прошиваем контроллер. Все – наши файлы 022-T2313.hex и 022-T2313-EE.hex прошиты в контроллер.
