037-Универсальная SMD плата для ATMega 8/48/88/168.

Автор: | 27.04.2010

Титл для универсальной платыПервая из плат — это универсальная плата для микроконтроллера ATMega48/88/168. Плата совместима с ATMega8. На плате предусмотрено подключение внешнего кварца, но надо помнить максимальная частота кварца для ATMega48/88/168 – 20 МГц, а для ATMega8 – 16 МГц. Также на плате предусмотрено подключение разъемов для последовательного программирования. Все разъемы, которые я использую в своих платах, разъемы типа PLS. На плату желательно поставить два конденсатора, для фильтрования питания. Плата двухсторонняя, но для обеспечения работоспособности микроконтроллера достаточно и одной стороны, вторая сторона нужна лишь для для установки дополнительной периферии.
Специальная плата для устройств на ATMega8/48/88/168Посмотреть плату со всех сторон >

Вот так на плату устанавливаются различные SMD компоненты:

SMD компоненты на плате

где: 1-Кнопка SWT-34; 2-RGB светодиод; 3-SMD резистор (типоразмер 1206); 4-стабилитрон C5V6; 5-SMD конденсатор 10/10; 6-биполярный транзистор BC807.
Как видно на картинке все компоненты довольно комфортно размещаются на плате. Перемычки делаются кусочками проволочки или по простому «соплями».

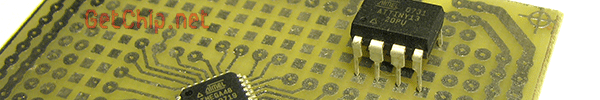

Плата предназначена для использования SMD компонентов, но контактные площадки выполнены со стандартным шагом — 2.54 мм, поэтому при необходимости можно установить и обычные компоненты.Диповский корпус на плате

037-M48.lay 1 [31.42 KB] - Рисунок печатной платы в Sprint-layout5


Про Sprint-layout я уже писал.

Размеры универсальной платы можно менятьРазмер платы можно менять.
Плата вышла размером 65х50 мм. Если нужна более компактная плата — просто обрезаем до необходимого размера. Минимально плату можно сделать размером  35х35 мм, при этом функциональность останется нетронутой.
